二通閥球 > B393-FX

品名：	B393-FX
材質：	A351 CF8M(18Cr-8Ni-Mo)
鑄造：	精密鑄造
熱處理：	固溶化
精度：	真圓度≦0.03mm
尺寸：	1 1/4"~8"
Service Application：	Water、Oil、Gas、Thermal Fluid、Chemicals、and others
Certifications：	BVQI NSF-ISR ISO 9001:2008

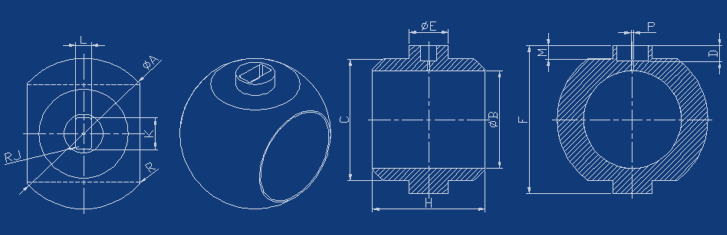

	φA	φB	C	D	φE	F	H	RJ	K	L	M	P	R
2"	88.90	50.66	72.97	17.53	34.93	91.26	69.93	4.78	30.15	17.18	9.14	6.35	1.57
3"	131.75	75.79	104.71	22.35	57.12	129.87	104.67	4.78	44.45	20.36	12.57	6.35	1.57
4"	174.63	101.19	139.62	28.45	76.20	177.47	139.22	4.78	58.72	26.71	18.92	6.35	1.57
6"	263.53	151.99	228.51	35.05	88.90	279.07	212.27	4.78	76.20	31.89	25.27	6.35	1.57
6"	263.53	151.99	228.51	44.45	88.90	279.07	212.27	12.70	76.68	50.94	25.27	6.35	1.57
8"	318.08	203.17	260.25	25.40	76.20	298.09	241.10	7.95	60.45	31.81	18.92	6.35	1.57
8"	318.08	203.17	260.25	35.05	76.20	298.09	241.10	12.70	60.45	41.34	18.92	6.35	1.57
8"	349.25	203.17	279.30	50.80	114.30	345.75	281.03	5.56	92.08	44.59	33.22	6.35	1.57
8"	349.25	203.17	279.30	50.80	114.30	345.74	281.03	9.53	92.08	50.94	33.22	6.35	1.57
10"	393.70	254.79	317.37	41.15	101.60	389.97	294.41	6.35	82.55	41.39	34.80	6.35	2.39
10"	431.80	253.59	349.12	63.50	127.00	425.07	346.41	9.53	98.43	57.29	37.97	6.35	1.57
12"	476.20	305.59	371.35	44.45	114.30	440.94	359.61	9.53	95.25	41.39	34.80	6.35	2.39
12"	502.92	297.66	406.27	65.50	127.00	482.22	400.61	6.35	98.43	57.29	37.97	6.35	2.39
14"	552.45	356.39	431.67	50.80	127.00	520.57	416.48	9.53	101.60	44.59	44.45	6.35	2.39

*產品規格尺寸樣式可依客戶需求訂製
